您当前的地位:首页 / 产品展示 / 全焊接球阀 / 全焊接全通径球阀Q367HF-16/25C CF8固定球 双极涡轮 防侵蚀漆
产品展示
全焊接球阀，阀门由三段独立的锻压件通过焊接组成一体式而成，确保球阀在允许工况前提下衔接阀体无泄漏。产品重要利用于:天然气、石油、水等介质，合用于幼区供热、城市燃气、石油化工、钢铁、造船、冶金、发电站、调压站等管路使用。
产品详情

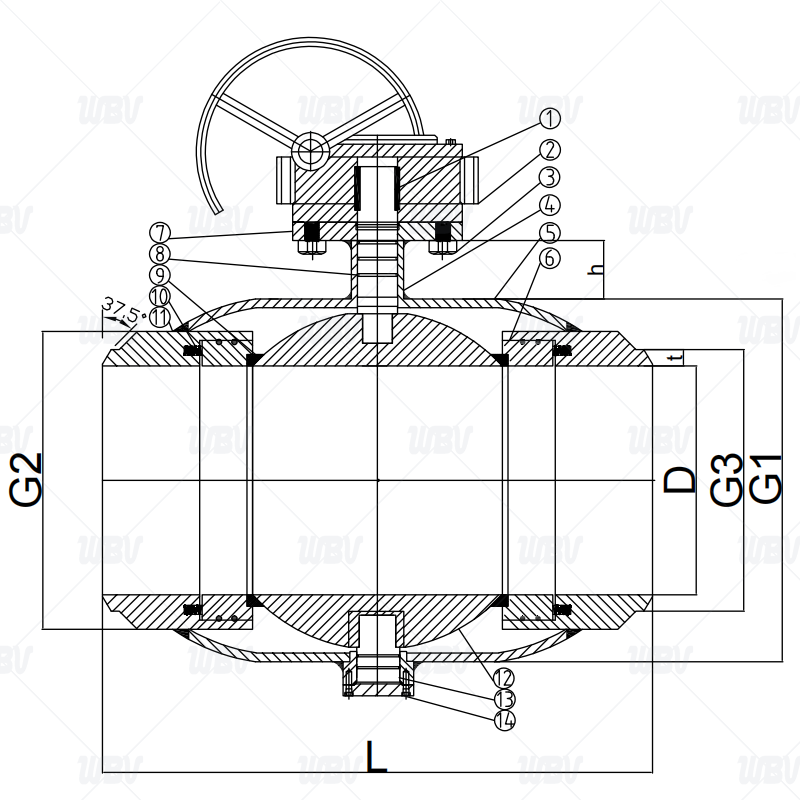

产品图纸
衔接尺寸
| DN | PN | L | D | G1 | G2 | G3 | h | t | ISO5211 | 备注 |
| 250 | 25 | 620 | 250 | 427 | 298 | 273 | 129 | 10 | F16 | |
| 300 | 25 | 675 | 300 | 580 | 350 | 325 | 130 | 12.5 | F20 | 双级涡轮 |
| 350 | 25 | 774 | 350 | 580 | 405 | 377 | 130 | 13.5 | F25 | 双级涡轮 |
| 400 | 25 | 890 | 400 | 660 | 457 | 426 | 130 | 13 | F25 | 双级涡轮 |
| 450 | 25 | 910 | 450 | 660 | 510 | 480 | 135 | 15 | F30 | 双级涡轮 |
| 500 | 25 | 1084 | 500 | 800 | 560 | 530 | 135 | 15 | F30 | 双级涡轮 |
| 600 | 25 | 1363 | 500 | 960 | 660 | 630 | 140 | 15 | F35 | 双级涡轮 |
| 700 | 25 | 1530 | 685 | 1120 | 770 | 720 | 140 | 15 | F35 | 双级涡轮 |
| 800 | 25 | 1727 | 780 | 1250 | 870 | 820 | 140 | 20 | F35 | 双级涡轮 |
| 900 | 25 | 1900 | 875 | 1415 | 1020 | 920 | 140 | 20 | F40 | 双级涡轮 |

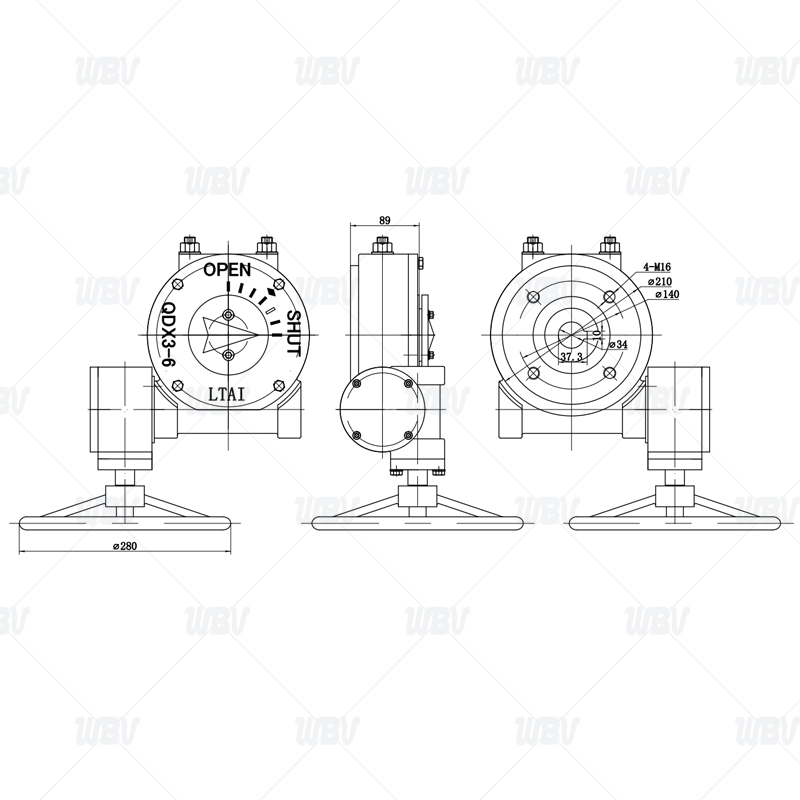

蜗轮扭矩
| 公称通径 | DN300 | DN350 | DN400 | DN500 | DN600 | DN700 | DN800 |
| 扭矩/.MI | 300 | 360 | 400 | 480 | 720 | 830 | 960 |
设计凭据
1.执行尺度 GB/T 37827-2019《城镇供热焊接球阀》
2.阀门查抄和试压尺度 GB/T 13927-2022《工业阀门 压力试验》
3.清洁度尺度 JB/T 7748-1995《阀门清洁度和测定步骤》
4.阀门焊接尺度 NB/T 47014-2011《钢造压力容器焊接工艺评定》
产品零件表
| 编号 | 名称 | 材质 | 数量 | 编号 | 名称 | 材质 | 数量 |
| 1 | 上阀杆 | 2Cr13 | 1 | 12 | 实心球/空心球 | A105+ENP+0.05MM/304 | 1 |
| 2 | 上压盖 | 20# | 1 | 13 | 下阀杆 | 2Cr13 | 1 |
| 3 | 螺母 | 8 | 50 | 14 | 下压盖 | 20# | 1 |
| 4 | 上轴承 | 45# | 1 | 15 | 下阀套 | 20# | 1 |
| 5 | 阀体 | Q235 | 1 | 16 | 下轴承 | 45# | 1 |
| 6 | 支持环 | 20# | 2 | 17 | 吊环 | 20# | 2 |
| 7 | 蜗轮盘 | 20# | 1 | 18 | 脚架 | 20# | 2 |
| 8 | O型圈 | FKM | 3 | 19 | 销 | 45# | 2 |
| 9 | 密封圈 | PTFE+C | 2 | 20 | 密封阀座 | A105+PTFE+C | 2 |
| 10 | 弹簧 | 50crv4 | 50 | 21 | 上阀杆套 | Q235 | 1 |
| 11 | 收受 | 20# | 2 | 22 | 密封O型圈 | FKM | 2 |
