全焊接球阀，阀门由三段独立的锻压件通过焊接组成一体式而成，确保球阀在允许工况前提下衔接阀体无泄漏。产品重要利用于:天然气、石油、水等介质，合用于幼区供热、城市燃气、石油化工、钢铁、造船、冶金、发电站、调压站等管路使用。
产品详情

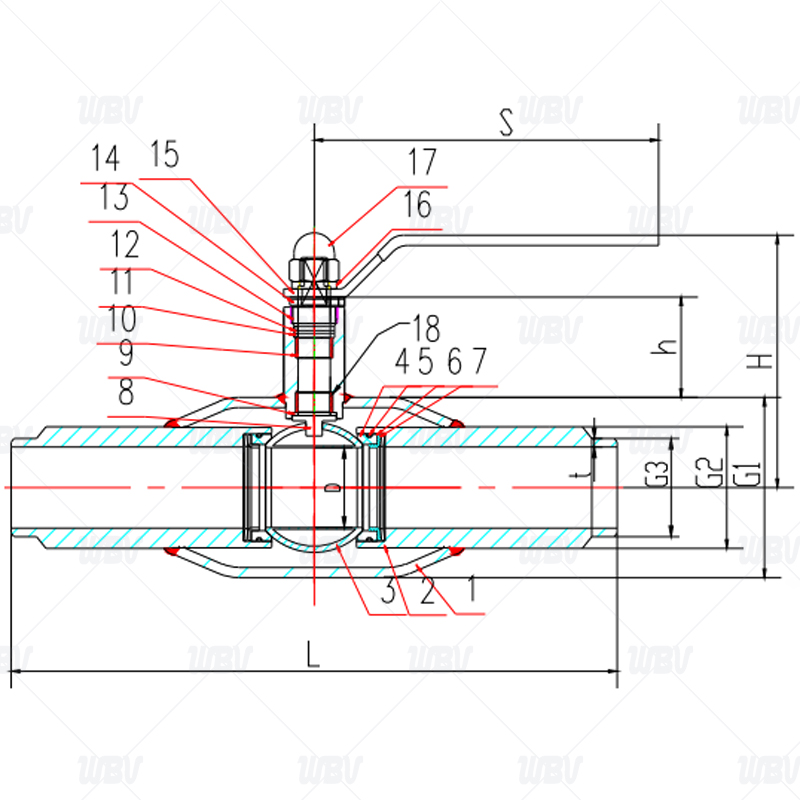

产品图纸
衔接尺寸
| DN | PN | L | D | G1 | G2 | G3 | H | h | t | s |
| 15 | 25 | 230 | 15 | 42.4 | 26.7 | 21.3 | 90 | 33 | 4 | 115 |
| 20 | 25 | 230 | 20 | 48.3 | 33.7 | 26.7 | 128 | 37 | 5 | 160 |
| 25 | 25 | 260 | 25 | 60.3 | 42.4 | 33.7 | 133 | 37 | 5 | 160 |
| 32 | 25 | 260 | 32 | 76.1 | 48.3 | 42.4 | 140 | 50 | 5 | 170 |
| 40 | 25 | 300 | 40 | 88.9 | 60.3 | 48.3 | 144 | 50 | 5 | 170 |
阀门扭矩
| 公称尺寸 | DN15 | DN20 | DN25 | DN32 | DN40 |
| 扭矩/.MI | 9 | 12 | 20 | 35 | 50 |
设计凭据
1.阀门的设计按Q/320506 FDV01-20132：GB/T 12224-2005《钢造阀门 通常要求》
2.GB/T 12220-1989《通用阀门 标志》
3.GB/T 12223-2005《部门回转阀门驱动装置的衔接》
4.JB/T 12006-2014《钢管焊接球阀》
5.GB/T 37827-2019《城镇供热焊接球阀》
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 体管 | 20# | 11 | 支管 | 20# |
| 2 | 收受 | 20# | 12 | 阀杆O型圈 | 氟塑橡胶FKM |
| 3 | 球 | 304 | 13 | 垫圈 | PTFE+C |
| 4 | 阀座 | PTFE+C | 14 | 填料压盖 | 20# |
| 5 | 阀座O型圈 | 氟塑橡胶FKM | 15 | 限位块 | Q235 |
| 6 | 支持环 | 60Si2Mn | 16 | 手柄 | 25号钢 |
| 7 | 碟簧 | 60Si2Mn | 17 | 弹性垫圈 | 201 |
| 8 | 阀杆 | 2Cr13 | 18 | 盖型螺帽 | 201 |
| 9 | 止推垫 | PTFE+C | 19 | 轴承 | 低碳钢+PTFE |
| 10 | 轴承 | 低碳钢+PTFE |
