???? ??? ???? ?? fluorine flange gate valve Z41F46

?? ??? ???????? ?? ?

?? ??

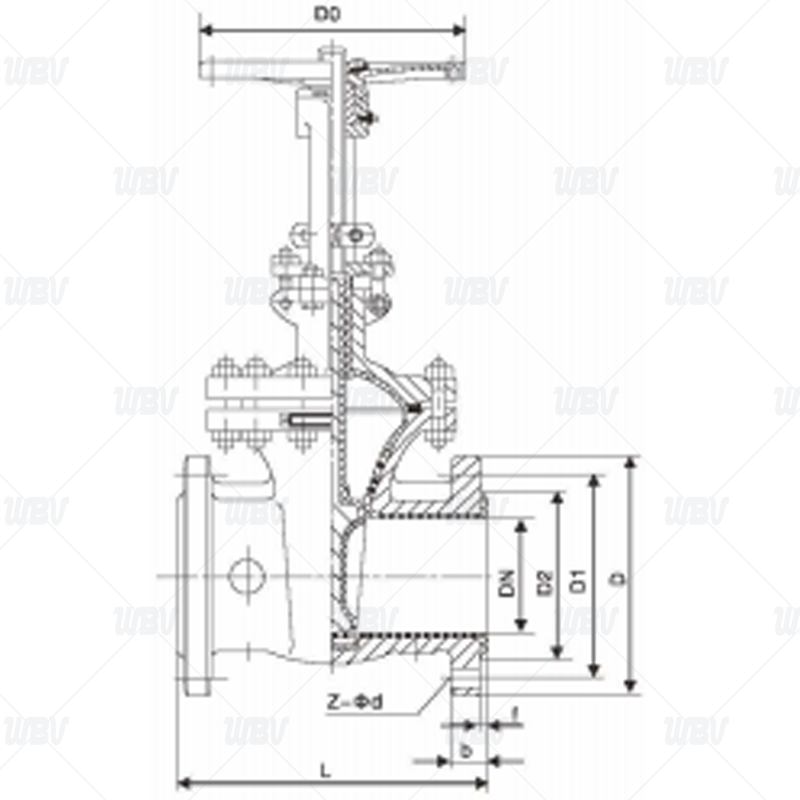

?? ??.png

?? ??

?? ??		?? ??							?? ?
mm	inch	L	D	D1	D2	f	b	Z-Фd	D0	H1	H2	kg
PN6
15	1/2"	140	80	55	40	2	12	4-Ф11	100	100	120	5
20	3/4"	152	90	65	50	2	14	4-Ф11	100	120	140	6
25	1"	165	100	75	60	2	14	4-Ф11	120	130	150	7
32	1 1/4"	178	120	90	70	2	14	4-Ф14	120	156	185	10
40	1 1/2"	240	130	100	80	3	14	4-Ф14	160	165	205	18
50	2"	250	140	110	90	3	14	4-Ф14	160	350	400	25
65	2 1/2"	270	160	130	110	3	14	4-Ф14	180	370	435	30
80	3"	280	190	150	125	3	16	4-Ф18	180	430	510	43
100	4"	300	210	170	145	3	16	4-Ф18	220	495	595	58
125	5"	325	240	200	175	3	18	8-Ф18	220	610	735	100
150	6"	350	265	225	200	3	18	8-Ф18	240	670	820	115
200	8"	400	320	280	255	3	20	8-Ф18	240	815	1015	145
250	10"	450	375	335	310	4	22	12-Ф18	240	695	1215	230
300	12"	500	440	395	362	4	22	12-Ф22	280	1140	1440	335
350	14"	550	490	445	412	4	22	12-Ф22	280	1275	1625	540
400	16"	600	540	495	462	4	22	16-Ф22	320	1445	1845	670
450	18"	650	595	550	518	4	22	16-Ф22	320	1530	1980	780
500	20"	700	645	600	568	4	24	20-Ф22	360	1725	2225	850
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	100	110	125	6
20	3/4"	152	105	75	55	2	18	4-Ф14	100	120	140	7
25	1"	165	115	85	65	2	18	4-Ф14	120	132	155	8
32	1 1/4"	178	140	100	78	2	18	4-Ф18	120	156	185	11
40	1 1/2"	240	150	110	85	3	18	4-Ф18	160	167	210	20
50	2"	250	165	125	100	3	18	4-Ф18	160	358	410	28
65	2 1/2"	270	185	145	120	3	18	8-Ф18	180	375	440	32
80	3"	280	200	160	135	3	20	8-Ф18	180	435	515	45
100	4"	300	220	180	155	3	20	8-Ф18	220	500	600	60
125	5"	325	250	210	185	3	22	8-Ф18	220	615	740	110
150	6"	350	285	240	210	3	22	8-Ф22	240	675	825	120
200	8"	400	340	295	265	4	24	8-Ф22	280	820	1020	150
250	10"	450	395	350	320	4	26	12-Ф22	320	970	1220	240
300	12"	500	445	400	368	4	26	12-Ф22	320	1145	1445	340
350	14"	550	505	460	428	4	26	16-Ф22	360	1280	1630	550
400	16"	600	565	515	482	4	26	16-Ф26	400	1450	1850	680
450	18"	650	615	565	532	4	28	16-Ф30	500	1538	1988	795
500	20"	700	670	620	858	4	28	20-Ф33	500	1730	2230	880
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	110	130	7
20	3/4"	152	105	75	55	2	18	4-Ф14	120	120	140	8
25	1"	165	115	85	65	2.5	18	4-Ф14	120	135	160	9
32	1 1/4"	178	140	100	78	2.5	18	4-Ф18	160	160	190	13
40	1 1/2"	240	150	110	85	3	18	4-Ф18	160	170	220	25
50	2"	250	165	125	100	3	18	4-Ф18	160	360	410	32
65	2 1/2"	270	185	145	120	3	18	4-Ф18	180	380	440	38
80	3"	280	200	160	135	3	20	8-Ф18	181	440	420	50
100	4"	300	220	180	155	3	20	8-Ф18	240	500	600	68
125	5"	325	250	210	185	3	22	8-Ф18	240	615	740	125
150	6"	350	285	240	210	3	22	8-Ф22	280	680	830	170
200	8"	400	340	295	265	4	24	12-Ф22	280	820	120	210
250	10"	450	405	355	320	4	26	12-Ф26	320	980	1230	260
300	12"	500	460	410	375	4	28	12-Ф26	320	1150	1450	480
350	14"	550	520	470	435	4	30	16-Ф26	400	1285	1635	620
400	16"	600	580	525	485	4	32	16-Ф30	400	1455	1855	805
450	18"	650	640	585	545	4	40	20-Ф30	500	1545	1990	880
500	20"	700	715	650	608	4	44	20-Ф33	500	1735	2235	920

?? ??

1. ?? ?? GB/T 12234-2019

2. ?? ?? ?? GB/T 12221-2005

3. ??? ?? ?? GB/T 9124.1-2019 (?? ?? ??)

4. ?? ?? ?? GB/T 13927-2022

5. ??? ?? GB/T 12220-2015

6. ?? ?? GB/T 12252-2015

?? ?? ???

??	???	???	??????		???? ??????
??	Z	C	P	R	PL	RL
??/?? ??/??	HT250	WCB	CF8	CF8M	CF3	CF3M
???/????	PCTFE(F3) PVDF(F2) FEP(F46) PFA PO
?? ??	1Cr13	2Cr13	1Cr18Ni	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
???/??	???? ?? PTFE(F4)
??? ?? ??	WCB	WCB	CF8	CF8M	CF3	CF3M
?? ??? ??	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
?? ??? ??	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
?? ??	ZCuAl10Fe3 A439-D2
???	KTH330-08 WCC
