Yk43X/F系列活塞式减压阀合用于工作温度≤80/150℃的空气﹑煤气、液化气﹑氨气、氧气等管路上。本阀通过启关件的节流,将使进口压力降至某一必要的出口压力,并借助介质自身的能量,使阀后压力自动满足预约要求,适应工况的要求。本阀进口压力与出口压力之差必须≥0.15MPa。
1﹑本阀由主阀和导阀二大部门组成,主阀体下部有下盖﹑主阀弹簧﹑主阀瓣,主阀瓣由主阀弹簧支持,使主阀处于密封状态。主阀体上部有活塞﹑缸套等。当活塞受介质压力后,靠缸套导向推动主阀瓣,使阀门开启;导阀体内有导阀弹簧﹑导阀瓣﹑膜片等,导阀弹簧支承导阀瓣,使导阀处于密封状态;导阀上盖内有调节弹簧﹑调节螺栓,便于调节所需的工作压力。
2﹑本阀出厂时,主阀与导阀是关关的。使用时,顺使仉方向旋转调节螺栓,顶开导阀瓣,介质由“a”路通入导阀腔进入“S”路,靠介质压力推动活塞,使主阀瓣开启,介质流向阀后,同时由“B”路进入膜片下腔。当阀后压力超过调定压力时,推动膜片压缩调节弹簧,导阀慢慢关关,流入活塞上部介质削减,活塞上升使主阀瓣在主阀弹簧的作用下也慢慢关关,A腔流向B腔介质较少,阀后压力降落,阀后压力的微幼变动,影响膜片和调节弹簧的平衡使膜片高低移动,推动导阀和活塞工作,使主阀高低移动节造介质流量,所以阀后压力维持不变。
产品详情

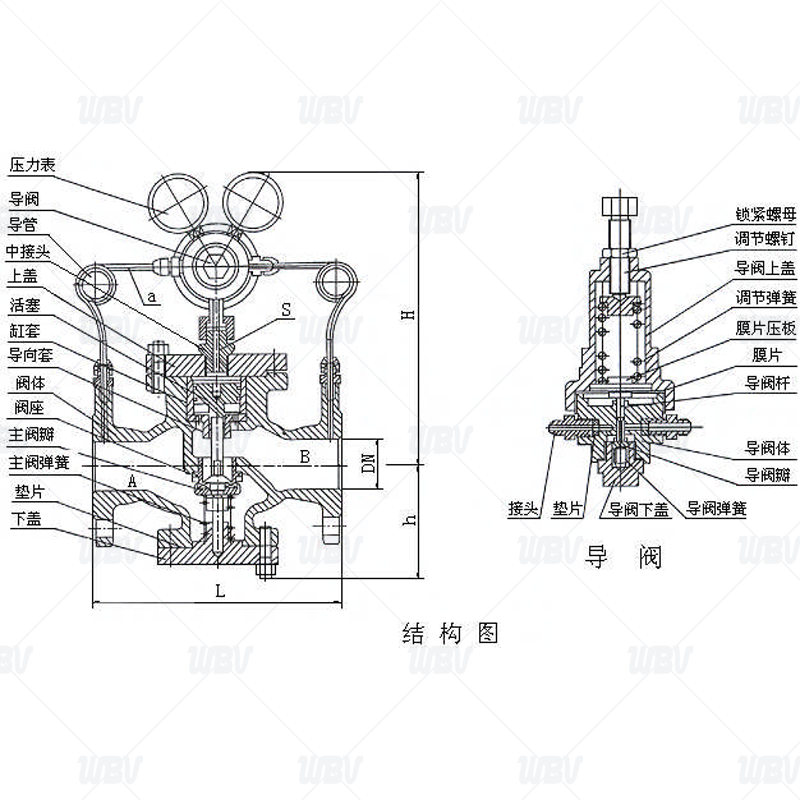

产品图纸

产品尺寸
| DN | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 |
| L | H | h | ||||||||||
| 15 | 160 | 160 | 180 | 180 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 20 | 160 | 160 | 180 | 180 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 25 | 180 | 200 | 200 | 200 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 32 | 200 | 200 | 220 | 220 | 305 | 305 | 305 | 305 | 95 | 95 | 95 | 95 |
| 40 | 220 | 220 | 240 | 240 | 330 | 330 | 330 | 330 | 110 | 110 | 110 | 110 |
| 50 | 250 | 250 | 270 | 270 | 330 | 330 | 330 | 330 | 110 | 110 | 110 | 110 |
| 65 | 260 | 260 | 280 | 300 | 330 | 330 | 330 | 330 | 110 | 110 | 110 | 110 |
| 80 | 310 | 310 | 330 | 330 | 355 | 355 | 355 | 355 | 155 | 155 | 155 | 155 |
| 100 | 350 | 350 | 380 | 380 | 355 | 355 | 355 | 355 | 155 | 155 | 155 | 155 |
| 125 | 400 | 400 | 450 | 450 | 420 | 420 | 420 | 420 | 200 | 200 | 200 | 200 |
| 150 | 450 | 450 | 500 | 500 | 420 | 420 | 420 | 420 | 200 | 200 | 200 | 200 |
| 200 | 500 | 500 | 560 | 560 | 475 | 475 | 475 | 475 | 230 | 230 | 230 | 230 |
| 250 | 600 | 600 | - | - | 510 | 510 | 510 | 510 | 280 | 280 | 280 | 280 |
| 300 | 800 | 800 | - | - | 560 | 560 | 560 | 560 | 320 | 320 | 320 | 320 |
技术资料
1.执行尺度 GB/T 12244-2006
2.结构长度尺度:GB/T12221-2005
3.法兰尺度:GB/T9113.1-2000
4.试验尺度:GB/T13927-2022
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体、阀盖、底盖 | WCB/CF8 | 6 | 阀杆 | 2Cr13 |
| 2 | 阀座 | 2Cr13/304SS | 7 | 膜片 | 304SS |
| 3 | 阀瓣 | 2Cr13/304SS | 8 | 弹簧 | 60Si2Mn |
| 4 | 缸套 | 2Cr13/304SS | 9 | 密封垫 | NBR/PTFE |
| 5 | 活塞 | 2Cr13/304SS | 10 | 导阀体、导阀盖 | 25#/304SS |
装置、使用当苦衷项
1、本阀装置前应仔细查对使用情况是否与标牌划定相符;
2、本阀装置在水平管路上,阀体所示箭头与介质流向应一致;

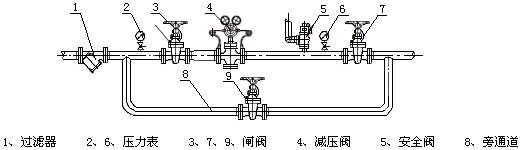

3、减压阀前后应有一段直管,阀前0.6×DN以上,阀后10×DN以上。典型装置如下图所示:

4、装置时应进行以下工作:
(1)将阀门两端封盖取下;
(2)查抄衔接螺栓,无松动;
(3)阀前管路必须冲刷干净。
5、本阀在管路上只作减压用,不作截止用,使用介质必须经过过滤器过滤;
6、使用时,将调节螺钉顺使仉方向缓慢旋转,使出口压力升至所需压力,调整后,将螺钉锁紧。
调压方式
1、关关减压阀前的闸阀,开启减压阀后的闸阀,造作下游低压环境;
2、将调节螺钉按逆使仉旋转至最上地位(相对最低出口压力),而后关关减压阀后闸阀;
3、慢慢开启减压阀前的闸阀至全开;
4、顺使仉慢慢旋转调节螺钉,将出口压力调至所必要的压力(以阀后表压为准);调整好后,将锁紧螺母锁紧,打开减压阀后闸阀;
5、如在调整时出口压力高于设定压力,须从第一步起头沉新调整,即只能从低压向高压调。
可能产生的故障及解除步骤
| 故障内容 | 产生故障的原因 | 解除步骤 |
| 不通气 | a、B、S通路被阻塞 | 解除通路污物 |
| 气直通 | 活塞卡住 | 解除缸套和活塞间污物 |
| 主、导阀阀杆在导向孔内卡住 | 将主、导阀阀杆用细砂纸砂幼表径 | |
| 主、导阀密封面有污物卡住 | 解除主、导阀密封上的污物 | |
| 膜片败坏 | 更换膜片 | |
| 旁通阀是否关关 | 关关旁通阀 | |
| 压力调不高 | 缸套与活塞间隙过大 | 更换缸套或活塞 |
| 调节弹簧委顿或败坏 | 更换弹簧 | |
| 阀后压力不不变 | 出口流量颠簸过大 | 不变阀后流量 |
| 输入与亏损量相差过大 | 沉新选用阀的通径 |
