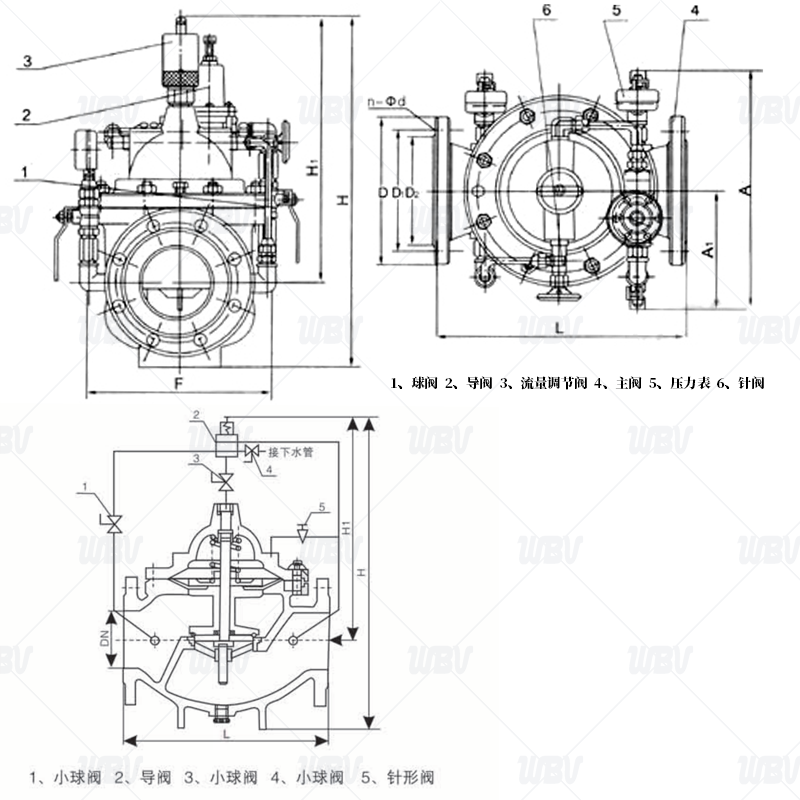

产品图纸

产品尺寸

技术资料

1.产品设计尺度：CJ/T219-2005

2.结构长度尺度：GB/T12221-2005

3.法兰尺度：GB/T9113.1-2000

4.试验尺度：GB/T13927-2022

产品零件表

不锈钢流量节造阀选用重点

( 1 )工程式中利用的水力节造阀是经过造作厂检验合格，各类标识齐全，技术资料切合要求的产品。

( 2 )凭据职能要求，选择阀门种类，再凭据管路输送介质、温度、构筑尺度和业重要求等，确定阀门的阀体和密封部位的材质。常用的阀 体资料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里资料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体资料应与管路资料相匹配。

( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等分歧级别，管路输送的介质，其工作压力应幼于阀门的公称压力值。

( 4 )工程中水力节造阀的设置该当有足够的空间，以便治理、操作、装置和维建，并应切合管路对阀门的要求。

( 5 )管路选取法兰衔接时，应选取法兰衔接的水力节造阀;管路选取沟槽式衔接时，应选取沟槽式衔接的水力节造阀。

( 6 )水利节造阀应设置在介质单向流动的管路上。

( 7 )水利节造阀主阀体上的箭头方向必须与管路系吐澉向一致。

( 8 )接水力节造阀管段不 应有气堵 、气阻景象。在管网地位 等存气段 应设置自动排气阀。

( 9 )阀门水平装置时，阀盖、阀杆应朝上。垂直装置时，阀盖、阀杆应朝表。

( 10 )阀门装置前应做强度和缜密性试验。

( 11 )阀门的强度和缜密性试验应切合以下划定。

A、阀门的强度试验压力为公称压力的1.5倍;

B、阀门的缜密性试验压力为公称压力的1.5倍;

C、试验压力在试验持续功夫内应维持不变，且壳体填料及阀瓣密封面无渗漏;

D、阀门试验持续功夫按上表。
