产品展示
产品详情

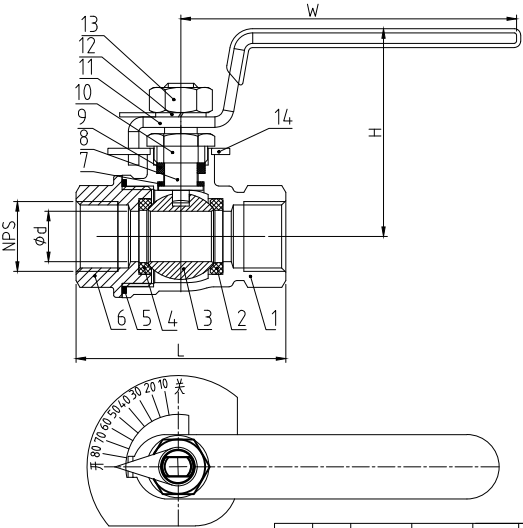

产品图纸
产品尺寸
| NPS | Ф | L | H | W |
| 15A | 15 | 57 | 52 | 92 |
| 20A | 20 | 64 | 58 | 103 |
| 25A | 25 | 78 | 65 | 112 |
| 32A | 32 | 89 | 75 | 135 |
| 40A | 40 | 97 | 83 | 140 |
| 50A | 50 | 110 | 92 | 160 |
技术资料
1.执行尺度GB/T 8464-2023
2.结构长度DIN 3202-M3
3.测试GB/T 13927-2008
4.材质GB/T 12230-2005
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 | CF8 | 8 | 阀杆 | SS304 |
| 2 | 密封圈 | RPTFE | 9 | 填料 | RPTFE |
| 3 | V型球 | SS304 | 10 | 压盖 | SS304 |
| 4 | 密封圈 | RPTFE | 11 | 手柄 | 1Cr13 |
| 5 | 并帽垫圈 | RPTFE | 12 | 批示牌 | 铝增 |
| 6 | 阀盖 | CF8 | 13 | 螺母 | SS304 |
| 7 | 止推垫圈 | RPTFE | 14 | 刻度表 | 铝增 |
