您当前的地位:首页 / 产品展示 / 止回阀 / 内螺纹立式止回阀 female screw vertical check valve H12W-16
产品展示
产品详情

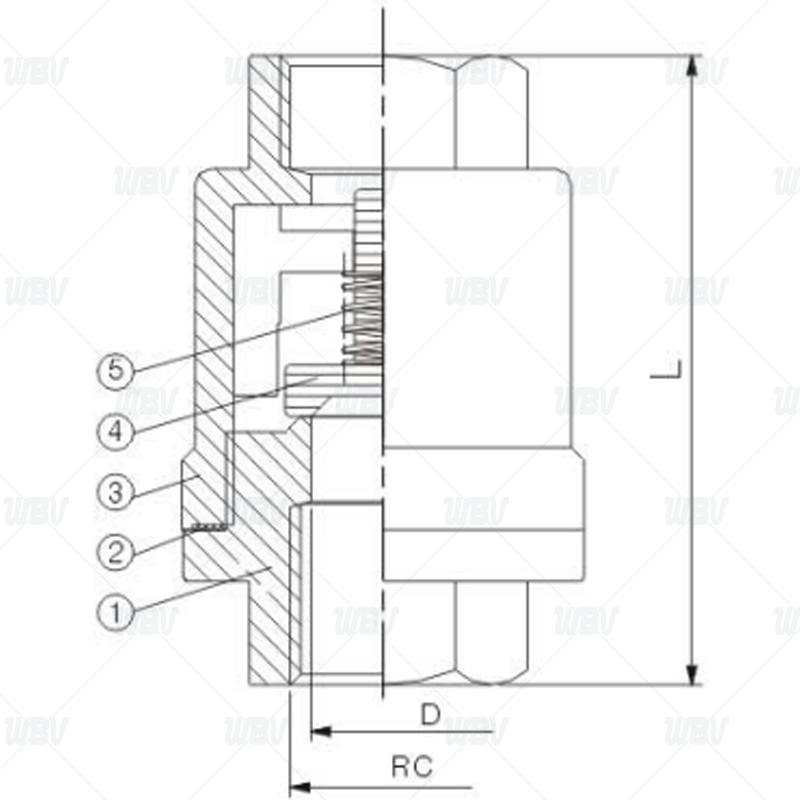

产品图纸
产品尺寸
| NPS | RC | D | L |
| 1/2" | 1/2" | 14 | 61 |
| 3/4" | 3/4" | 20 | 65 |
| 1" | 1" | 25 | 78 |
| 1 1/4" | 1 1/4" | 32 | 88 |
| 1 1/2" | 1 1/2" | 36 | 100 |
| 2" | 2" | 50 | 110 |
技术资料
1.执行尺度GB/T 12236-2008
2.结构长度尺度GB/T 12221-2005
3.检验尺度GB/T 26480-2011
产品零件表
| 序号 | 名称 | 材质 |
| 1 | 阀盖 | CF8/CF8M |
| 2 | 垫片 | PTFE |
| 3 | 阀体 | CF8/CF8M |
| 4 | 阀杆 | 304/316 |
| 5 | 弹簧 | 304/316 |
